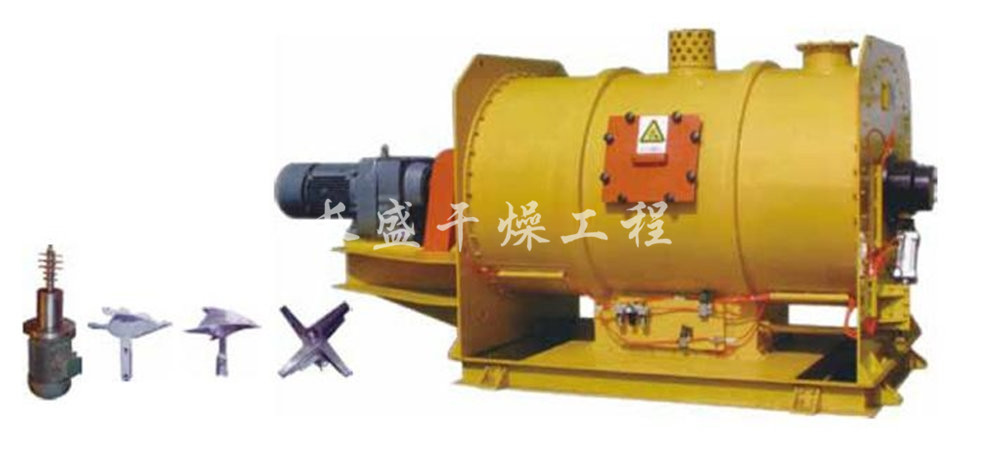

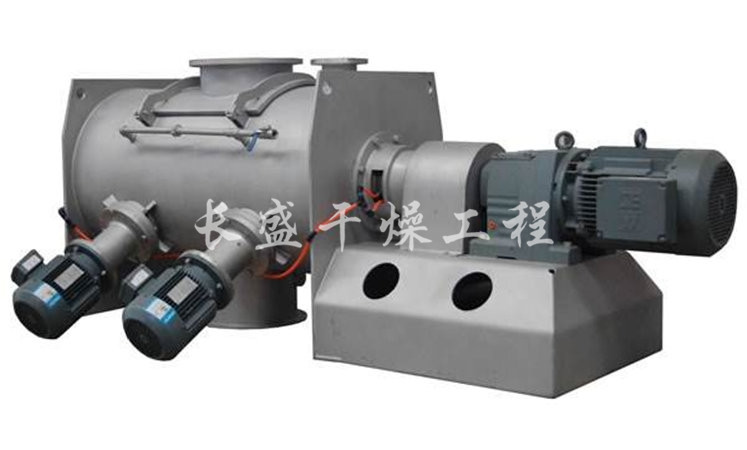

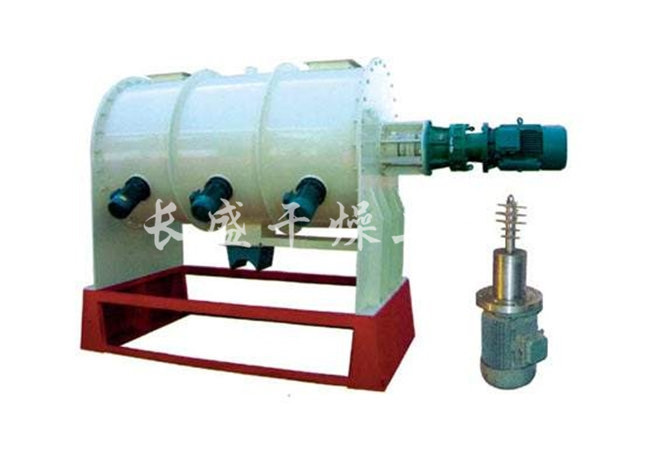

LDH系列犁刀混合机
LDH系列犁刀混合机是一款单轴式强制搅拌的批次混合设备，能够处理固体粉状、颗粒状物料的混合，并能适用液体添加工艺需要。在犁刀式搅拌器和辅助飞刀等强大剪切力的作用下，物料被快速破碎、切割、分散，具备很好的混合效果，已在食品、化工、建材等行业广泛应用。
工作原理
犁刀式混合机为单轴式强制搅拌设备，主轴安装多组犁刀式搅拌器，并且错位连续安装。工作时，犁刀式搅拌器作圆周运动，物料被犁刀刀面分流成两个方向物料流，与邻侧犁刀分流过来的物料交叉扩散，又形成不间断式的漩涡离心物料流，漩涡离心物料流不断重叠、击散，当流经高速飞刀时又被飞刀叶片剪切和抛洒，致使物料沸腾，达到快速搅拌的效果。
产品性能
◆犁刀搅拌器与高速飞刀组合使用，能快速打散、切割和分离物料，更适合易结团、黏性、加液易结块、流动性较差等物料及低粘度流体的混合。
◆高速飞刀安装于混合机筒侧向下45度角，刀头伸入筒内，物料经犁刀驱赶至飞刀有效范围，受飞刀高速剪切、抛洒，均匀混合。
◆设备总高仅为同规格立式混合机的1/2，可以降低厂房高度，更适合与其他设备配套直联，减少设备占地面积。
◆更多的设备配置方式，能够实现一机多用，更好地满足客户需要。
结构特点
1.灵活选材。 混合机可采用碳钢或304、316L、321不锈钢及其它材质定制，选材时须区分物料接触与非接触部分；针对物料性质，机体内部可增加防腐、防粘、隔离、耐磨等功能的涂层或保护层；按照不同使用部位，对不锈钢表面进行喷砂、拉丝、抛光和镜面等处理，满足不同需求。
2.可靠驱动。根据物料性质、混合量以及启动方式选择相应功率和转速的驱动装置。驱动电机可选择：普通电机、防暴电机、变频电机、高防护等级电机等；减速机选择：R、K、F系列齿轮减速机、摆线针轮减速机、行星齿轮减速器等；常用连接方式：直联式、皮带轮连接、液力耦合器连接。
3.组合搅拌装置。犁式刀头搅拌器为可拆卸式，便于快速更换；犁式刀头可进行单独耐磨处理，适应磨损严重的工况需要。犁式刀头主搅拌器有多种选择：普通式犁刀、锯齿式犁刀、刮板剃刀；高速剪切飞刀可选择：多片式十字刀、双叶莲花刀。
4.特殊放料结构。卧式犁刀混合机常规配置气动曲面翻板阀，当阀门关闭时，阀门的曲面翻板完全贴合筒体弧面，在搅拌中无多余的搅拌死角，使物料混合更加均匀。其他方式出料可选择：粉体球面阀、蝶阀、旋转喂料阀等，驱动方式可分手动、气动、电动三种。
5.主轴密封。三种密封模式选择：填料密封、组合式气密封、机械密封，解决颗粒、粉末、浆料、液体等物料的主轴密封。
附助（延伸）功能
◆液体的添加——增加喷液、清洗系统。
◆夹套——增加导热油、热水或蒸汽加热，实现干燥、混合一机多用。
◆真空操作——设备可设计成真空操作，也可以真空吸料。
◆负载启动保护装置——液力偶合器。
◆转速：单速、双速、变频调速或无级调速均可选择。
技术参数
|
型号规格 |
LDH-0.1 |
LDH-0.25 |
LDH-0.5 |
LDH-1 |
LDH-2 |
LDH-3 |
LDH-4 |
LDH-6 |
LDH-8 |
LDH-10 |
LDH-12 |
LDH-15 |
|
|
全容积(m2) |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
15 |
|
|
装载系数 |
0.3-0.6 |
||||||||||||
|
工作压力 |
常压或微压、粉尘密封 |
||||||||||||
|
混合时间 |
一般物料 4-6(min) |
||||||||||||
|
物料细度 |
38-830(um) |
||||||||||||
|
一次混合量Kg |
40-60 |
100-150 |
200-300 |
400-600 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
7200 |
9000 |
|
|
主轴电机kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
45 |
55 |
55 |
75 |
|
|
飞刀数 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
7 |
8 |
|
|
飞刀电机kw |
1.1 |
1.5 |
1.5 |
3 |
3 |
4 |
4 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
|
|
外 |
长 |
1270 |
2070 |
2180 |
2830 |
3420 |
3420 |
4200 |
4680 |
5560 |
5140 |
5720 |
5920 |
|
|
宽 |
865 |
1050 |
1200 |
1620 |
1810 |
2045 |
2140 |
2290 |
2390 |
2390 |
3110 |
3280 |
|
|
高 |
850 |
1150 |
1300 |
1550 |
1758 |
1983 |
2123 |
2448 |
2608 |
2850 |
2960 |
3140 |
|
设备自重kg |
500 |
850 |
1100 |
1800 |
2520 |
2800 |
4830 |
8770 |
9360 |
9750 |
106600 |
11050 |
|
|
设备材质 |
根据使用要求选择：碳钢、不锈钢、指定材料。 |
||||||||||||
选型方法
◆该设备为批次式混合机，根据规定范围内每批次物料处理量或物料体积，选取相应规格的设备。
◆选取设备材质，设备材质依据物料性质、工况要求、卫生级别等因素决定，常规有碳钢、304/316L/321不锈钢等多种，材质选定后再依据式艺需要确定表面处理方法。
◆根据物料比重、混合量以及启动方式确定设备配置的驱动功率，启动形式可分重载启动和空载启动。
◆依据实际工艺需求，增加辅助功能组件，如喷液、加热或冷却等。
◆设备开口设计要求，如加料口、清理口、排气孔等。
◆选择出料模式，可选用蝶阀、球阀、翻板阀、星形卸料阀及刀型闸阀出料方式，驱动形式可分手动、气动、电动。
-
